复合肥烘干机

随着我国加大农业的发展，农副产品越来越被人们所重视。禽畜粪便对环境的污染越来越严重，然而牛粪含有丰富的营养成份和微量元素，是很好的有机肥料。开发牛粪作复合有机肥料，不仅能变废为宝，而且减少环境污染，防止疫病蔓延，具有较好的经济效益和社会效益。本公司生产复合肥烘干机作为有机复合肥生产线配套设备，成品颗粒细，既可作为培养基，种植食用菌双孢菇，也可作为养殖龟、鱼、蜗牛、鸡、鸭等的饲料出售。[1]

工作原理

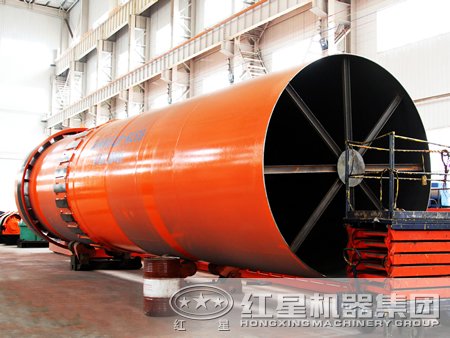

湿物料由皮带运输机或斗式提升机送到料斗，由进料口加入。转筒干燥器主体是略带倾斜并能回转的圆筒体。物料进入圆筒内部时，与通过筒内的热风成顺流接触或逆流或与加热壁面进行有效接触而被干燥，干燥后产品从另一端下部出料。在干燥过程中，物料借助于圆筒的缓慢转动，在重力作用下从高的一端向较低一端移动。筒体内壁上装有顺向抄板，它不断把物料抄起又洒下，使物料的热接触面大大增强，提高了干燥速率并促使物料向前移动。热载体（热空气、烟道气）干燥物料后，通过旋风除尘器收集其狭带的粉尘后排空。

产品特点

1、转筒干燥机械化程度高，生产能力较大，可连续运转。

2、结构优良﹑简单﹑物料通过筒体阻力运行平稳﹑操作方便。

3、故障少﹑维护费用低﹑功耗低。

4、适用范围广﹑可干燥粉状、颗粒状、条块状物料、操作弹性大，生产上允许产品产量有较大波动，而不影响产品的质量。产品干燥的均匀性好。

5、清扫容易。

6、烘干温度高，干燥强度大，使用成本低。

适用范围

矿产品：铁粉、煤、沙河、膨润土、钛精矿、锰矿、硫铁矿、石灰石、泥炭。

化工行业：硫酸铵、硫化碱、安富粉、硝酸铵、尿素、草酸、重铬酸钾、硝酸磷肥、钙镁磷肥、复合肥、硫酸铜。

食品行业：葡萄糖、食盐、砂糖、维生素、麦乳精、颗粒状糖。

其他：扁大豆、垃圾磨料、火柴棒、木屑、酒糟。

使用注意事项

1、安装好的烘干机应进行不少于4小时的空机试运转，试运转工作中发生不正常情况应及时处理。

2、试运转结束后再次拧紧全部连接螺栓，检查并补足润滑油，试动转正常后即可进行负荷试车。

3、负荷试机前应对各附属设备单机空车试运转。单机试车成功后即转入联合试车。

4、点燃热风炉烘干机预热，并同时开转烘干机，禁止筒体不转加热，防止筒体弯曲。

5、根据预热情况，逐步向烘干筒内加入湿物料，根据排出物料的含水分情况，逐步增加喂料量。

6、烘干机预热需要有个过程，热风炉也应有个预热过程，禁止突然大火猛烧。防止局部过热，热膨胀不均匀而造成损坏。

7、燃料燃值的高低、各部分保温质量的优劣、湿物料含水分的多少、喂料量的均匀程度，影响到烘干产品的质量，影响到燃料的消耗量。所以使各部分尽可能达到z好的状态是提高经济效益的有效途径。

8、在工作状态，托轮机架内应装满冷却水。

9、各润滑部位应及时加油。

10、停车时应先把热风炉熄火，烘干筒应继续转动直至冷却到接近外界温度时才能车。

11、禁止高温停车，防止筒体弯曲变形。

12、遇到突然停电，应立即把热风炉熄火，停止喂料，每隔15分钟盘动筒体转半圈，直至筒体冷却为止。此项操作规程应有专人认真负责，违犯此项规程将会造成筒体弯曲。

13、筒体严重弯曲将会使烘干机无法正常使用。

安装前准备工作

1.基础验收

A.主要检查基础混凝土浇注质量与尺寸位置偏差：

外观上要求基础表面干净，无油污、灰尘、杂物，无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板，以及其它浇注缺陷。

B.对于基础尺寸与位置偏差应符合下列要求：外形尺寸与基础坐标位置，纵横轴线误差小于20mm.不同平面标高误差小于20mm、只允许负不允许正；斜度误差全长小于20mm,出料端允许不允许正；上平面不平面度小于5mm/m,全长小于10mm。

2.设备验收

对照烘干机制造商提供的设备装箱单，对零件、部件、标准件、随机文件等进行清点，检查有无错发缺件、变形损坏等情况，并作好记录，以便在安装前采购或制备。清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况，检查修整在运输装卸过程中所造成的损坏变形。对零部件、关键配合件，进行预检测和预装配，以避免安装工作中的返工，保证安装进度及安装质量。

技术参数

规格 （m）	筒体容积 （m³）	生产能力 （t/h）	安装斜度 （%）	最高进气温度 （℃）	主电动机 （kw）	总重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
