回转烘干机
回转烘干机介绍

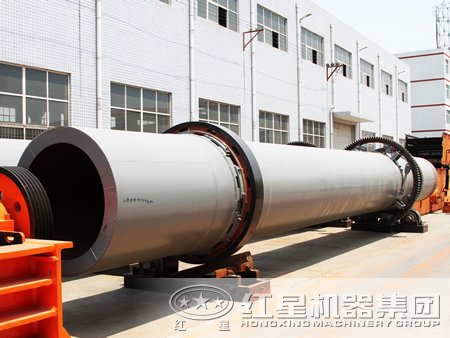

回转烘干机就是物料通过在回转烘干机里来回旋转而使物料加热的一种干燥装置。同轴套列在设备中比较重要,其回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。然后进行物料的烘干,最后达到用户想要的效果。
回转烘干机安装调试
1、回转烘干机的安装非常严格一定要按照装配图和基础图的要求规范施工,烘干机安装前,应对其零部件及其辅佐件一律清查,清擦,清理干净完备齐全。
2、在安装的过程中我们要注意安装的顺序:
(一)划基础线,在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑机座安装后不被遮盖。
(二)安装底座与拖轮
铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。
(三)安装筒体及滚圈
先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。
(四)安装大齿轮
安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。
(五)安装小齿轮、减速机、电机
根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。
(六)安装齿轮罩,使其与齿轮的边缘距离匀称。
3、如果以上工作准备完毕,那么下面我们就该进行二次灌浆,灌浆的时候应该按照土建设计的要求进行灌浆,在此期间我们要严格按照要求操作,防止意外的产生。
回转烘干机技术参数
规格 (m) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
